技术引领,杰狮信息助力三维管线建模数据生产便捷高效

发布时间:2023-05-29 来源: 浏览量:1146

导  语

目前我国已经进入“技术+应用”的数字孪生双驱动时代,在国家政策和市场需求的推动下,各地因地制宜发展数字孪生技术,深入开展数字孪生应用建设。



国家各部委陆续印发了各领域的“十四五”规划,为各行业如何利用数字孪生技术,促进经济社会高质量发展做出了战略部署。数字孪生技术作为新技术集成突破的代表,要进一步加强战略研究布局和技术融通创新。



供、排水、燃气等综合管线作为城市生命线,对智慧城市的精细化管理具有重要的支撑作用。随着GIS从二维向三维的发展,三维模型成为三维建模的重要基础,数据生产也是一项至关重要且具有挑战性的环节。目前已有一些三维建模技术,如BIM建模、倾斜摄影等,但我们需要将其进一步发展到数字孪生阶段,以更好地满足城市管理的需求,为城市规划、设计和管理提供更有力的支持。



作为城市生命线的地下管网,数据量不仅庞大而且更新频繁。由于其埋藏在地下,一方面有着看不见、摸不着、无法探测的特殊性,另一方面利用传统的人工建模方法效率低、成本高。为了提高管网数据生产效率,杰狮公司研发了管线三维建模工具,实现二三维动态在线更新,解决了管线三维建模中的数据生产效率问题。

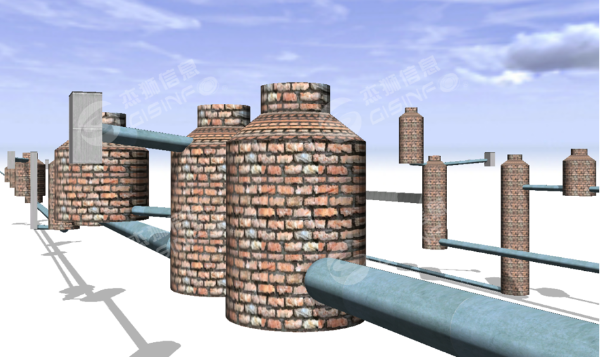

管线三维建模工具

一、建模流程

管线的三维建模流程步骤:

1)数据准备

准备相关的管网GIS数据、基础地形数据(DEM)、模型库和纹理库等,为建模提供基础信息和素材资源。

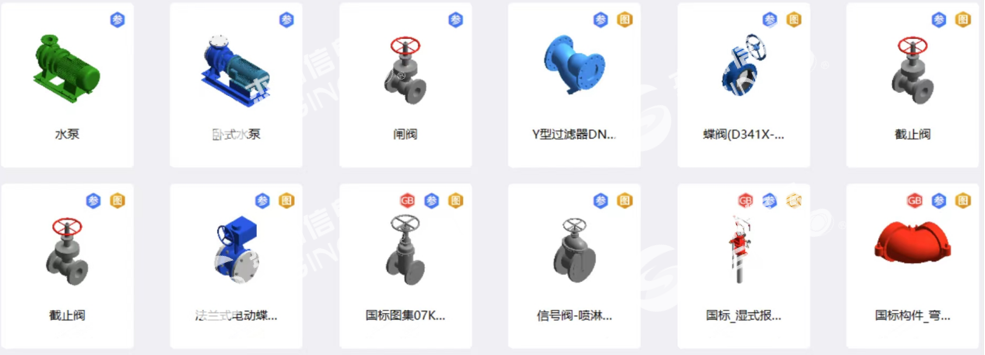

对于综合管网相关模型,根据用户需求,可内置标准尺寸、规格的模型库(例如阀门、泵站等),方便在指定位置添加管件,提升了场景的还原度;同时,还提供了材质库、赋材质、材质编辑和编辑贴图坐标等材质相关功能,方便用户快速美化管线样式。



2)批量模型建模

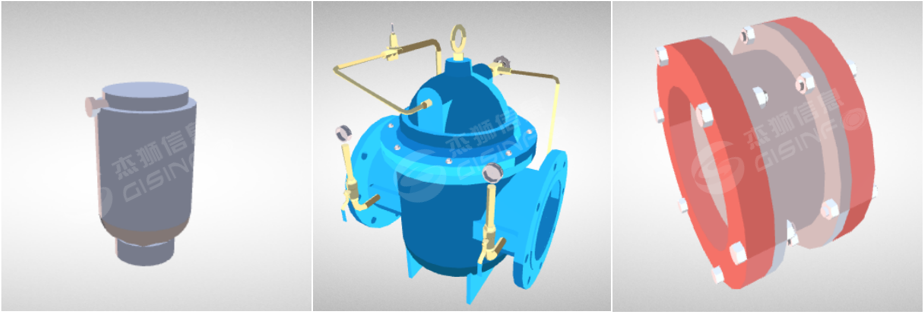

涵盖了管线、连接设备和标准化设备(如阀门、消防栓)等的参数化自动建模。能够快速批量生成设备模型,提高了建模的效率。



3)精细化处理

包括贴纹理、接边和光滑处理等。使模型更加真实和细致,使其能够更好地反映实际情况,并增强视觉效果和用户体验。



4)模型轻量化

由于三维模型的数据量通常较大,为了提高性能和效率,需要对模型进行优化,在保持模型质量和几何结构的同时,减少文件资源占用。





二、 特色优势

1)模型批量处理

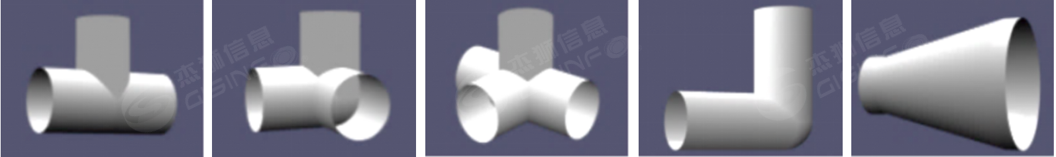

通过提供标准尺寸,可以进行物理结构的几何建模,实现各种形状的管线模型自动批量建模,如三通、弯头、管道连接处等自动生成。另外,建模工具还提供了数据简化功能,经过模型简化后,数据量被极大压缩,能够应对大规模的管网管线数据建模需求。



2)模型动态更新

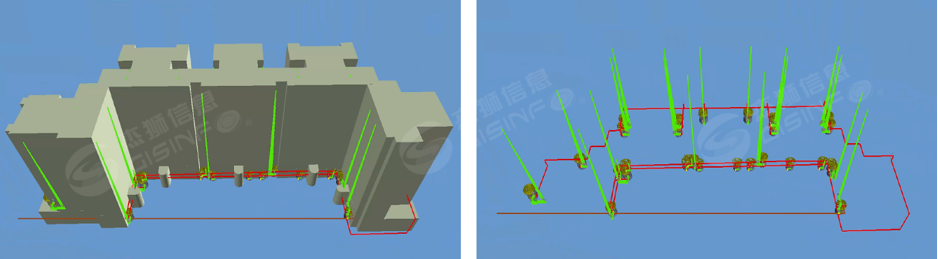

通过在线动态更新,我们可以对模型根据矢量数据变化进行实时修改和调整,以反映数据的变化。例如在某区域,管线的参数尺寸和属性发生变化要进行修改时,可以对这个区域进行动态更新,快速响应数据变化。



3)模型轻量化

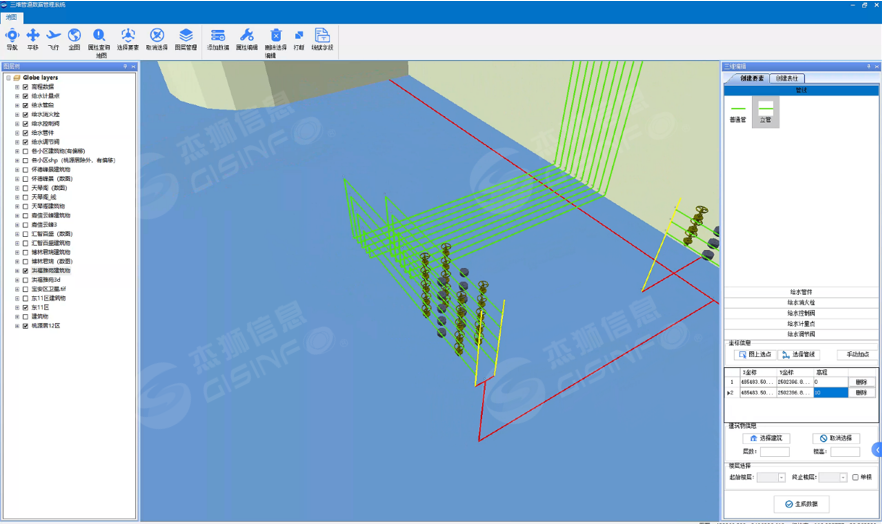

在处理大规模三维数据时,进行模型轻量化处理,有效减少了数据量和复杂性。支持模型的可视化编辑,用户可以方便地对模型进行修改和管理,提高了性能和效率,使得在处理海量三维数据时更高效地操作和呈现。



4)模型可扩展性强

在建模过程中,输出格式的多样化对于与第三方进行数据交互和共享非常关键。本工具适应各种平台的要求,例如UE、Cesium等平台,可确保数据的兼容性和可用性。通过提供多种格式的数据接口,实现不同平台之间的数据传输和应用,可以进一步拓展管线三维建模工具的应用场景和功能。



结 语

数字孪生是推动我国数字化转型的重要工具,而管线三维建模工具则是数字孪生技术中不可或缺的组成部分。这项技术为城市管道数据生产提供了高效、智能的解决方案,为智慧城市的建设注入了新的动力,在数字化转型的过程中扮演着重要的角色。



使用管线三维建模工具不仅可以提高建模效率和准确性,还可以降低建模成本,提高数据的可控性和智能化程度。此工具通过自动化的批量建模、精细化处理和模型轻量化等步骤,能够快速生成具有几何结构、属性对象和纹理贴图等特性的三维管道模型,且生成的模型是带有属性的单体对象,可查询、可定位。



杰狮公司将持续创新和改进三维建模技术及应用工具,不断提升产品功能,最大化发挥工具的潜力。我们相信,在数字化技术、数字化思维、数字化认知的引领下,管线三维建模工具将为城市管理和规划提供更加全面和直观的空间信息支持,推动传统建模方法向数字化、智能化的转变。
